Leírás

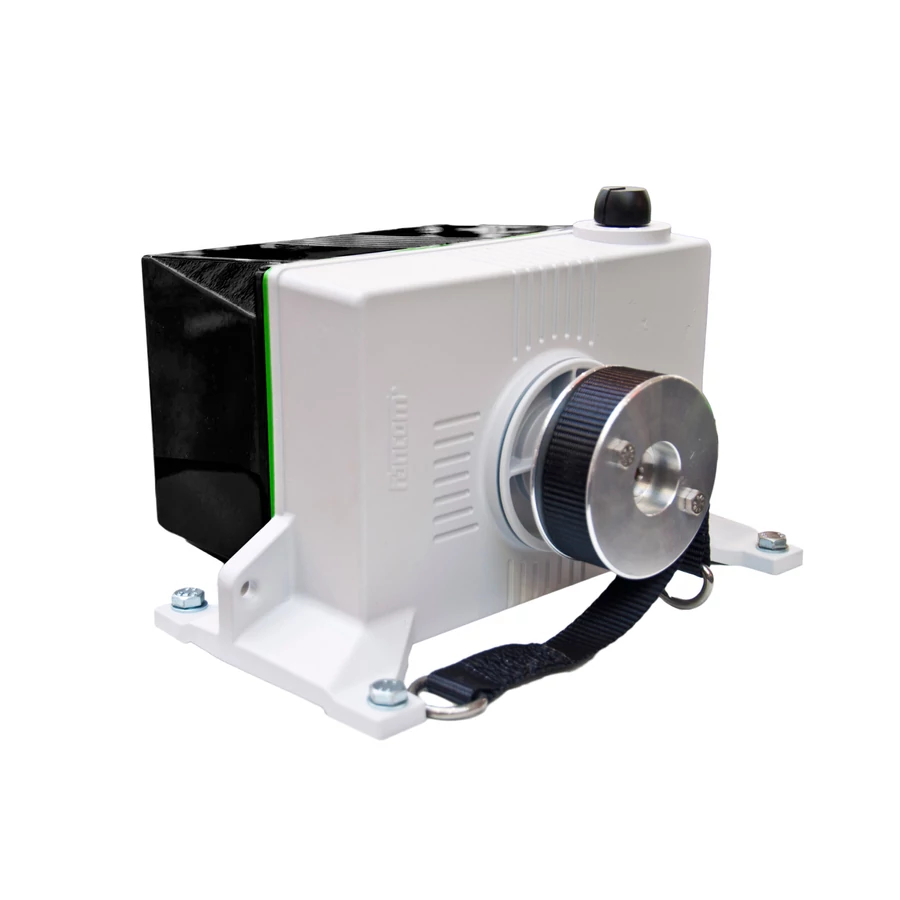

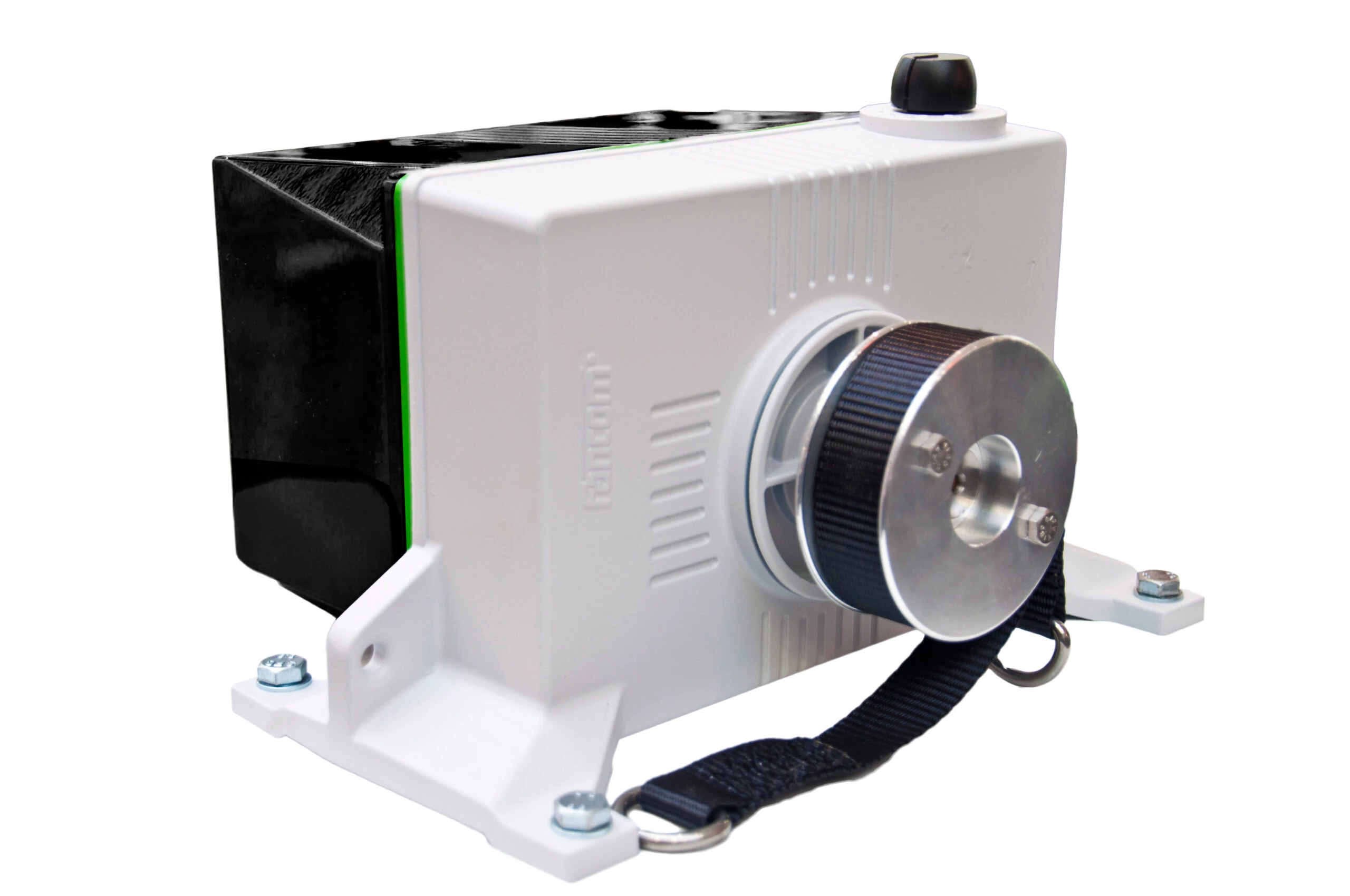

A Fancom iM.60 egy brushless (szénkefe nélküli) 24 V AC tápellátású motoros csörlő, hosszú távon, minimális karbantartással működik. Mivel nincs benne érzékeny szénkefe, az üzemidő megnő, és csökkennek a kopásból adódó hibák. A motor 0,8 A áramfelvétellel dolgozik, kb. 20 W teljesítményt használ, így viszonylag alacsony energiaigényű, ugyanakkor elég erővel bír légbeejtők mozgatásához.
A működtető mechanikának része a tengely, amelyre többféle mechanikai csatlakozó szerelhető: kábel-horgonyos (cable reel) vagy szíjtárcsa (belt drum). A különféle meghajtási módok rugalmasságot adnak a telep kialakításához. A csörlőház tartalmaz végálláskapcsolókat (limit switches), beépített pozíció-visszacsatolást (contactless position sensor vagy CPS), túlmelegedés-védelmet és áramkorlátozást (current limiter), így túlterhelés vagy hiba esetén automatikusan lekapcsol, és védelmet nyújt mind a motor, mind a rendszer többi eleme számára.
A vezérlés többféle módon történhet: analóg jellel (0-10 V vagy 10-0 V) vagy digitális hálózaton keresztül (Fancom I/O-Network), ami lehetővé teszi a központi automatizált klímavezérléshez való bekötést, továbbá vészhelyzetben, ha a hálózati jel vagy tápellátás megszűnik, a motor opcionális akkumulátoros tartalékkal is elmozdítható egy előre beállított állapotba. A kezelése egyszerű: van egy forgókapcsoló, amellyel kézi, automatikus vagy zárt/nyitott üzemmódok választhatók, továbbá lehetőség van távoli (manual override) beavatkozásra is.
Sebessége viszonylag lassú – kb. 1,2 fordulat percenként –, ami azt jelenti, hogy nagy mechanikai karbantartás nélkül tud finoman és stabilan mozgatni nagy légbeejtőkhöz tartozó alkatrészeket.
Gyakorlati előnyei közé tartozik, hogy karbantartásmentes, jól szabályozható, megbízható működésű, és integrálható modern klímarendszerbe. Miután a motor brushless kialakítású, kevesebb mozgó alkatrész kopik el; a beépített érzékelők és kapcsolók segítenek megelőzni a hibákat; a tartalék akkumulátor vagy vészáram-megoldás biztosítja, hogy áramszünet esetén se hagyja teljesen nyitva vagy zárva a légbeejtőt, hanem egy biztonságos állapotot vegyen fel.
A termék nem tartalmazza a tengelyre szerelhető tárcsát és huzalt/szíjat, valamint a vésznyitó akkumulátorokat. Ezek külön megvásárolhatóak.
Paraméterek
| Üzemi feszültség | 24 V AC (+- 10%) |
| Vészhelyzeti feszültség | 24 V DC (+-10%) |
| Üzemi frekvencia | 50 Hz |
| Max. áramfelhasználás | 0.8 A |
| ENergiafogyasztás | 20 W |
| Akkumulátor | 2 x 12V DC |
| Áramkimaradás input | Alaphelyzetben nyitott |
| Feszültség input (Analóg input) | 0-10 V DC (10-0 V DC) |
| I/O hálózat | Digitális |
| RIasztás relé | 30 V AC/60 V DC, max. 2A |
| Forgató nyomaték | Max. 60 Nm |
| Tartó nyomaték | Max. 40 Nm |
| Vonó erő 50mm/65mm | 210 kg/160 kg |
| Tartó erő 50mm/65mm | 140 kg/105 kg |
| Min. fordulat | 0.7 |
| Max. fordulat 2.7 | |
| Sebesség | 1.2 rpm |
| Min. - max. vonó hossz (50 mm) 4 mm kábel | 11-40 cm |
| Min. - max. vonó hossz (65 mm) 4 mm kábel | 15-53 cm |
| Védelem | IP54 |
| Méretek (h x sz x m) | 284 x 237 x 182 mm |
| Súly | 4.7 kg |
